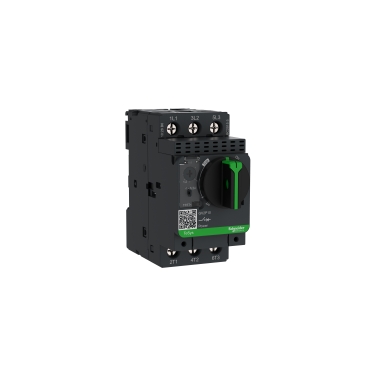

TeSys GV2 – Disyuntor magnetotérmico – 6…10 A – conexión por tornillo GV2P14

Name: GV2P14 - TeSys GV2 - Disyuntor magnetot?rmico - 6?10 A - conexi?n por tornillo | ER-Commerce
Brand: Schneider
SKU: GV2P14
Price: 1681.79 MXN
Availability: OutOfStock

Ficha técnica del Producto

Cotizar

Availability:

T. de entrega: 2 a 4 Semanas

MXN$ 1,681.79 +IVA

USD: USD$ 91.15

T. de entrega: 2 a 4 Semanas

Comparar

Descripción
Especificaciones
Valoraciones

GV2P14

Principal
gama de producto	TeSys GV2
gama	TeSysTeSys Deca
nombre corto del dispositivo	GV2P
nombre del producto	TeSys GV2TeSys DF
tipo de producto o componente	Interruptor automático
aplicación del dispositivo	Motor
tecnología de unidad de disparo	Térmico-magnético

Opcionales
número de polos	3P
tipo de red	CA
categoría de utilización	AC-3 IEC 60947-4-1Categoría A En> 50 A
Frecuencia asignada de empleo	50/60 Hz IEC 60947-4-1
modo de fijación	Encliquetado carril DIN simétrico de 35 mmAtornillado panel con 2 x tornillos M4
posición de funcionamiento	Cualquier posición
potencia del motor en kW	3 kW 400/415 V CA 50/60 Hz5.5 kW 690 V CA 50/60 Hz5 kW 500 V CA 50/60 Hz
poder de corte	100 kA Icu 230/240 V CA 50/60 Hz En> 50 A100 kA Icu 400/415 V CA 50/60 Hz En> 50 A100 kA Icu 440 V CA 50/60 Hz En> 50 A50 kA Icu 500 V CA 50/60 Hz En> 50 A6 kA Icu 690 V CA 50/60 Hz En> 50 A
[Ics] poder de corte de servicio nominal en cortocircuito	100 % 690 V CA 50/60 Hz En> 50 A100 % 500 V CA 50/60 Hz En> 50 A100 % 230/240 V CA 50/60 Hz En> 50 A100 % 440 V CA 50/60 Hz En> 50 A100 % 400/415 V CA 50/60 Hz En> 50 A
tipo de control	Mando giratorio
corriente nominal (In)	10 A
thermal protection adjustment range	6…10 A
intensidad de disparo magnético	138 A
[Ue] tensión asignada de empleo	690 V CA 50/60 Hz En> 50 A
[Ui] tensión asignada de aislamiento	690 V CA 50/60 Hz En> 50 A
(lth) corriente térmica convencional de aire libre	10 A IEC 60947-4-1
[Uimp] Tensión asignada de resistencia a los choques	6 kV En> 50 A
potencia total disipada por polo	2.5 W
endurancia mecánica	100000 ciclos
durabilidad eléctrica	100000 ciclos AC-3 440 V
rango de operación	25 cyc/h
servicio nominal	Continuo IEC 60947-4-1
par de apriete	1.7 N.m terminales de fijación por tornillo
apto para seccionamiento	Sí IEC 60947-1
sensibilidad de fallo de fase	Sí IEC 60947-4-1
altura	89 mm
anchura	45 mm
profundidad	97 mm
color	Gris oscuro

Ambiente
normas	IcuEN/IEC 60947-4-1UL 60947-4-1CSA C22.2 No 60947-4-1
certificaciones de producto	Esquema IECEE CBULCSACCCEACATEXBVLROS (Lloyds register of shipping)DNV-GLRINAUKCA
tratamiento de protección	TH
grado de protección IP	IP20 IEC 60529
grado de protección IK	IK04
temperatura ambiente de funcionamiento	-20…60 °C
temperatura ambiente de almacenamiento	-40…80 °C
resistencia al fuego	960 °C IEC 60695-2-1
altitud máxima de funcionamiento	2000 m

Unidades emabalaje
Tipo de Unidad de Paquete 1	PCE
Número de Unidades en el Paquete 1	1
Paquete 1 Peso	331 g
Paquete 1 Altura	5 cm
Paquete 1 ancho	9.5 cm
Paquete 1 Largo	10 cm
Tipo de Unidad de Paquete 2	S02
Número de Unidades en el Paquete 2	20
Paquete 2 Peso	6.857 kg
Paquete 2 Altura	15 cm
Paquete 2 Ancho	30 cm
Paquete 2 Largo	40 cm
Tipo de Unidad de Paquete 3	P06
Número de Unidades en el Paquete 3	320
Paquete 3 Peso	117.712 kg
Paquete 3 Altura	75 cm
Paquete 3 Ancho	80 cm
Paquete 3 Largo	60 cm
